Cum să estimați viața de oboseală a unui cârlig de macara?

În calitate de furnizor de renume de cârlige de macara pentru nave, am înțeles importanța critică a estimării vieții de oboseală a acestor componente esențiale. Cârlițele de macara pentru nave sunt supuse încărcării repetitive în timpul duratei de viață, ceea ce poate duce la eșecul oboselii, dacă nu este gestionat în mod corespunzător. În această postare pe blog, voi împărtăși câteva informații despre modul de estimare a vieții de oboseală a unui cârlig de macara pentru nave, bazându -mă pe experiența mea în industrie și despre cele mai recente cercetări din domeniu.

Înțelegerea oboselii în cârligele macaralei nave

Oboseala este un fenomen care apare atunci când un material este supus încărcării ciclice. De -a lungul timpului, tensiunea repetată poate provoca formarea fisurilor microscopice în material, care pot crește treptat și, în cele din urmă, să conducă la eșec. În cazul cârligelor de macara pentru nave, încărcarea ciclică este de obicei cauzată de ridicarea și coborârea sarcinilor grele, precum și de mișcarea macaralei în sine.

Durata de oboseală a unui cârlig de macara pentru nave este influențată de mai mulți factori, inclusiv de proprietățile materialului, de proiectarea cârligului, de condițiile de încărcare și de mediul în care funcționează cârligul. Înțelegerea acestor factori este esențială pentru estimarea cu exactitate a vieții de oboseală a unui cârlig și pentru a asigura funcționarea sa sigură și fiabilă.

Proprietăți materiale

Proprietățile materiale ale unui cârlig de macara nave joacă un rol crucial în determinarea vieții sale de oboseală. Oțelurile de înaltă rezistență sunt utilizate în mod obișnuit pentru cârligele de macara datorită rezistenței și durității lor excelente. Cu toate acestea, rezistența la oboseală a unui oțel depinde de mai mulți factori, inclusiv de compoziția chimică, tratamentul termic și microstructura.

De exemplu, oțelurile cu o microstructura cu granulație fină au, în general, o rezistență mai bună la oboseală decât cele cu o microstructura cu granulație grosieră. Procesele de tratare termică, cum ar fi stingerea și temperarea pot îmbunătăți, de asemenea, rezistența la oboseală a unui oțel prin îmbunătățirea rezistenței și rezistenței acestuia.

Atunci când selectați un material pentru un cârlig de macara pentru nave, este important să luați în considerare proprietățile sale de oboseală, pe lângă puterea și duritatea acestuia. Materialul ar trebui să poată rezista la condițiile de încărcare ciclică așteptate pe parcursul duratei de viață a cârligului, fără a dezvolta fisuri de oboseală.

Proiectare cârlig

Proiectarea unui cârlig de macara pentru nave are, de asemenea, un impact semnificativ asupra vieții sale de oboseală. Un cârlig bine conceput ar trebui să distribuie sarcina uniform pe secțiunea sa transversală pentru a minimiza concentrațiile de stres. Concentrațiile de stres pot apărea în punctele în care geometria cârligului se schimbă brusc, cum ar fi la gât sau vârful cârligului.

Pentru a reduce concentrațiile de stres, cârligele sunt adesea proiectate cu tranziții netede între diferite secțiuni și cu colțuri rotunjite. Forma cârligului poate afecta și viața de oboseală. De exemplu, cârligele cu o gambă dreaptă și un gât curbat sunt, în general, mai rezistente la oboseală decât cele cu o coajă îndoită și un gât drept.

Pe lângă reducerea concentrațiilor de stres, proiectarea unui cârlig ar trebui să permită, de asemenea, o inspecție și întreținere ușoară. Porturile de inspecție accesibile și autorizațiile pentru metodele de testare nedistructivă (NDT), cum ar fi testarea cu ultrasunete și testarea particulelor magnetice sunt esențiale pentru detectarea și monitorizarea fisurilor de oboseală.

Condiții de încărcare

Condițiile de încărcare la care este supus un cârlig de macara pentru nave în timpul vieții sale sunt un alt factor important în estimarea vieții sale de oboseală. Mărimea, frecvența și tipul de încărcare pot afecta comportamentul de oboseală al cârligului.

Mărimea sarcinii este de obicei determinată de greutatea obiectelor ridicate. În general, încărcările mai mari vor duce la eforturi mai mari în cârlig, ceea ce poate accelera creșterea fisurilor de oboseală. Frecvența încărcării este de asemenea importantă, deoarece ciclurile de încărcare mai frecvente pot duce la o viață de oboseală mai scurtă.

Tipul de încărcare poate avea, de asemenea, un impact semnificativ asupra vieții de oboseală a unui cârlig. De exemplu, încărcarea statică, în cazul în care sarcina este aplicată și îndepărtată lent, duce în general la daune mai mici de oboseală decât încărcarea dinamică, unde sarcina este aplicată și îndepărtată rapid.

Pentru a estima cu exactitate viața de oboseală a unui cârlig de macara pentru nave, este necesar să înțelegem bine condițiile de încărcare la care va fi supus pe parcursul vieții sale de serviciu. Aceste informații pot fi obținute prin testarea încărcăturii, monitorizarea și analiza istoriei de funcționare a macaralei.

Factorii de mediu

Mediul în care operează un cârlig de macara pentru nave poate afecta și viața de oboseală. Coroziunea, de exemplu, poate reduce zona transversală a unui cârlig și poate crește concentrațiile de stres, ceea ce poate accelera creșterea fisurilor de oboseală.

În plus față de coroziune, alți factori de mediu, cum ar fi temperatura, umiditatea și expunerea la substanțe chimice, pot afecta, de asemenea, comportamentul de oboseală al unui cârlig. De exemplu, temperaturile ridicate pot reduce rezistența și duritatea unui oțel, în timp ce temperaturile scăzute își pot crește fragilitatea.

Pentru a proteja cârligele macaralei de nave de daunele asupra mediului, acestea sunt adesea acoperite cu un strat de protecție, cum ar fi vopsea sau zinc. Inspecția și întreținerea periodică a acoperirii sunt esențiale pentru a asigura eficacitatea acesteia în prevenirea coroziunii.

Estimarea vieții de oboseală

Există mai multe metode disponibile pentru estimarea vieții de oboseală a unui cârlig de macara pentru nave. Aceste metode pot fi clasificate pe larg în două categorii: metode analitice și metode experimentale.

Metode analitice

Metodele analitice implică utilizarea modelelor matematice pentru a prezice durata de oboseală a unui cârlig pe baza proprietăților sale materiale, proiectării și condițiilor de încărcare. Una dintre cele mai utilizate metode analitice este abordarea de stres-viață, care folosește curba SN a materialului pentru a estima numărul de cicluri la eșec la un nivel de stres dat.

Curba SN este o reprezentare grafică a relației dintre amplitudinea de stres și numărul de cicluri la eșec pentru un anumit material. Prin determinarea amplitudinii de stres în cârlig în condițiile de încărcare preconizate și folosind curba SN a materialului, este posibil să se estimeze numărul de cicluri la eșec.

O altă metodă analitică este abordarea mecanicii de fractură, care folosește principiile mecanicii de fractură pentru a prezice creșterea fisurilor de oboseală într -un cârlig. Această metodă necesită cunoașterea dimensiunii inițiale a fisurii, a factorului de intensitate a stresului și a ratei de creștere a fisurilor din material.

Metode experimentale

Metodele experimentale implică efectuarea testelor de oboseală pe cârlige reale de macara sau exemplare de testare pentru a le determina viața de oboseală. Testele de oboseală pot fi efectuate folosind o varietate de metode, inclusiv încărcarea axială, încărcarea îndoită și încărcarea torsiunii.

În timpul unui test de oboseală, un eșantion este supus unei încărcări ciclice până când nu reușește. Numărul de cicluri la eșec este înregistrat, iar rezultatele sunt utilizate pentru a genera o curbă SN pentru material. Testele de oboseală pot oferi informații valoroase despre comportamentul de oboseală al unui cârlig și pot fi utilizate pentru a valida rezultatele metodelor analitice.

Testare nedistructivă

Metodele de testare nedistructivă (NDT) sunt esențiale pentru detectarea și monitorizarea fisurilor de oboseală în cârligele de macara pentru nave. Metodele NDT pot fi utilizate pentru a detecta fisurile într -un stadiu incipient, înainte de a avea șansa de a crește și de a provoca eșec.

Unele dintre cele mai utilizate metode NDT pentru cârligele cu macara includ testarea cu ultrasunete, testarea particulelor magnetice și testarea penetrantului colorantului. Testarea cu ultrasunete folosește unde sonore de înaltă frecvență pentru a detecta defecte interne ale cârligului, în timp ce testarea particulelor magnetice și testarea penetrantului colorantului sunt utilizate pentru a detecta defectele suprafeței.

Inspecțiile obișnuite ale NDT ale cârligelor cu macara pentru nave sunt esențiale pentru asigurarea funcționării lor sigure și fiabile. Inspecțiile trebuie efectuate la intervale regulate și orice defecte detectate trebuie reparate sau cârligul trebuie înlocuit, după cum este necesar.

Concluzie

Estimarea vieții de oboseală a unui cârlig de macara pentru nave este un proces complex care necesită o înțelegere completă a proprietăților materiale, proiectarea cârligului, condițiile de încărcare și factorii de mediu. Luând în considerare acești factori și folosind metode analitice și experimentale adecvate, este posibil să se estimeze cu exactitate durata de oboseală a unui cârlig și să asigurăm funcționarea sa sigură și fiabilă.

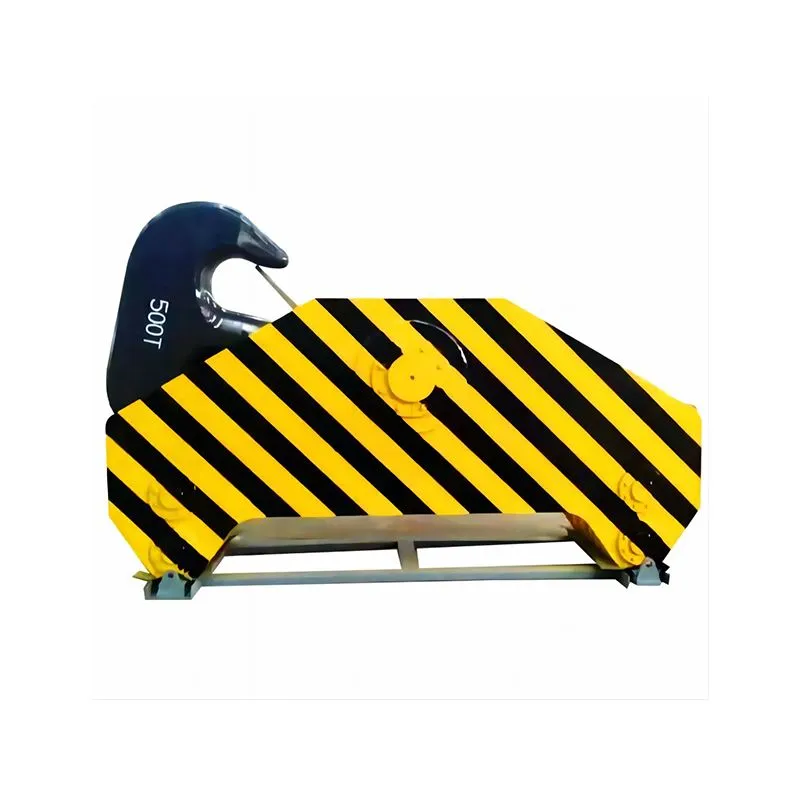

La compania noastră, ne-am angajat să oferim cârlige de macara pentru nave de înaltă calitate, care sunt proiectate și fabricate pentru a îndeplini cele mai înalte standarde de siguranță și fiabilitate. Oferim o gamă largă de cârlige de macara, inclusivCârlig de macara rotativă cu sarcină grea,Cârlige de tip C macara C, șiBloc de cârlig offshore de înaltă calitate. Cârlițele noastre sunt fabricate din oțeluri de înaltă rezistență și sunt concepute pentru a rezista la condițiile dure de operare ale mediului marin.

Dacă sunteți pe piață pentru un cârlig de macara pentru nave sau aveți întrebări cu privire la estimarea duratei de viață a unui cârlig, nu ezitați să ne contactați. Echipa noastră de experți este întotdeauna disponibilă pentru a vă oferi informațiile și sprijinul de care aveți nevoie pentru a lua o decizie în cunoștință de cauză.

Referințe

1. ASME B30.10 - Cârliguri de macara.
2. BS EN 13411 - Proiectarea aparatelor de ridicare.
3. Dowling, NE (2012). Comportamentul mecanic al materialelor: metode de inginerie pentru deformare, fractură și oboseală. Pearson.
4. Suresh, S. (1998). Oboseala materialelor. Cambridge University Press.
